Komplettlösung Aufständerung für 10x Modul horizontal / quer / schwere Ausführung / X10 für Flachdach Bitumdach Trapezblechdach 10-40 Grad fest o. flexibel
Aufständerung X10 / schwere Ausführung für extreme Wind.- & Schneelasten auf Flachdach, Bitumdach oder Trapezblechdach für 10x PV-Modul in Reihe horizontal / quer verlegt / zur Klemmung auf der kurzen Modulseite / wahlweise zum direkten verschrauben oder ballastieren / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich

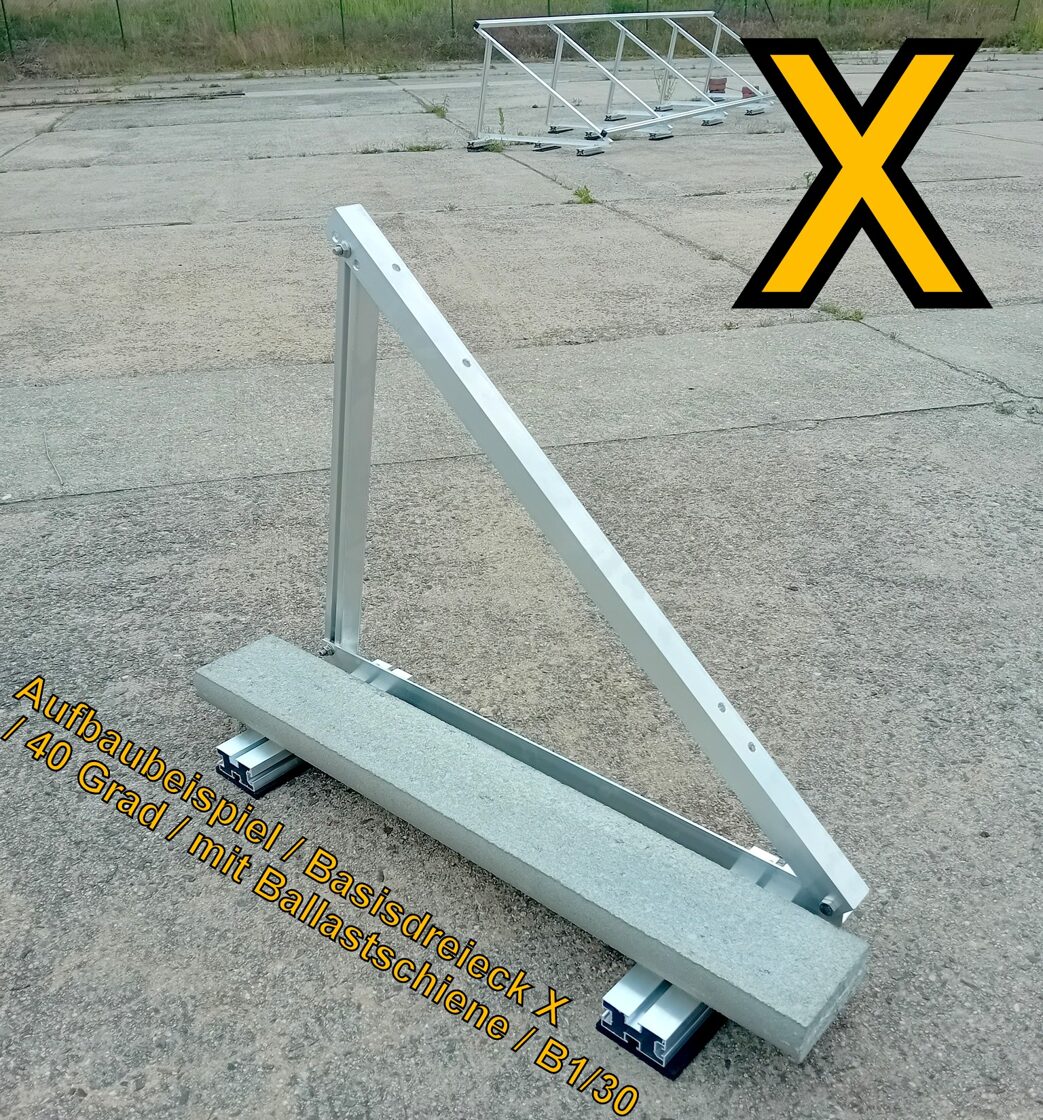

(Aufbaubeispiel für 2x Module in Reihe mit Montageschiene L5))
Extrem stabil, für höchste Wind.- & Schneelasten konzipiert
Auch als Ausführung für Seeluft mit Verschraubung in A4-80 erhältlich
Perfekt geeignet zum direkten verschrauben oder ballastieren
Maße Basisdreieck: Schenkel1 =880mm / Schenkel2 =1000mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 18-30 Grad
Variante 18-30 Grad (flexibel) mit Montageschiene L5/200
Variante 10-40 Grad (fest) mit Ballastschiene B1/30
Das Set besteht aus folgenden Teilen:
18x Profilverbinder L1 (5teilig)
4x Endkappen aus UV beständigen Kunststoff
11x flexible Aufständerung X 10-40 Grad (nach Wahl)
22x Bodenbefestigung zum direkten verschrauben o. ballastieren (nach Wahl)
4x Endklemme (nach Wahl)
18x Mittelklemme (nach Wahl)
22x Edelstahlschraube M8
22x Nutenstein aus Aluminium
22x Set Vierkantschraube M10x25
22x Flanschmutter M10
Varianten zur Bodenbefestigung:

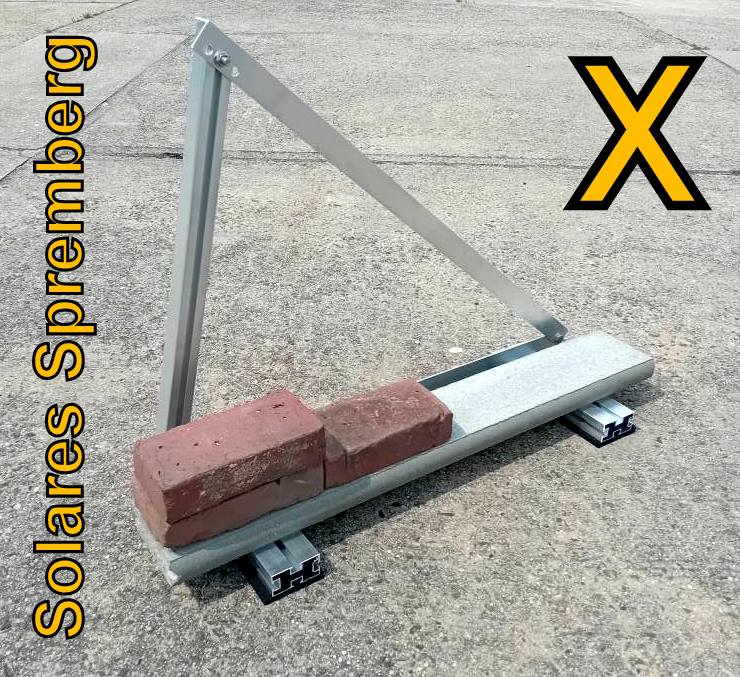

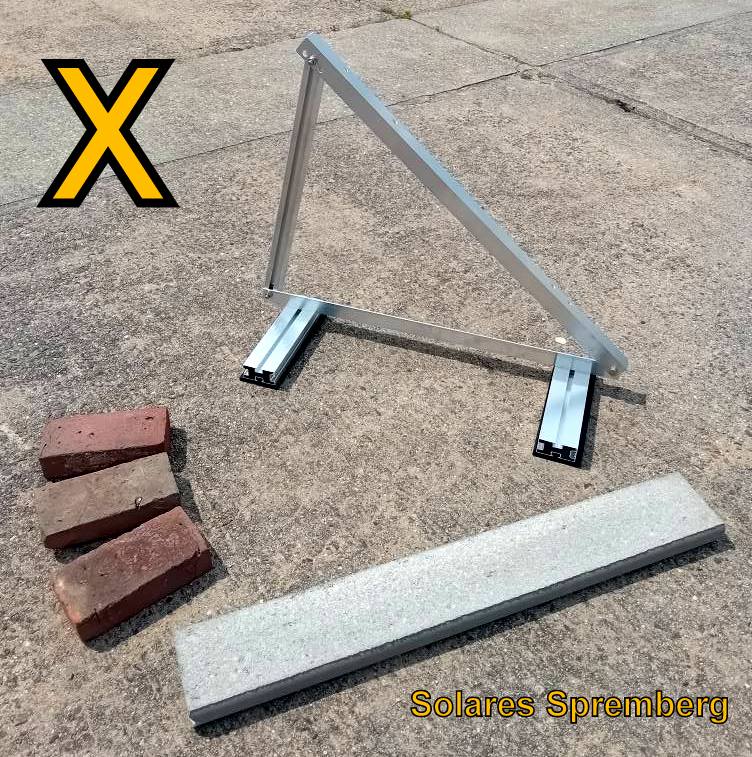

2x Ballstsschiene B1/30 pro Basisdreieck
40x80x300mm / ink. Verschraubung und Bautenschutzmatten
2x Montageschiene L5 pro Basisdreieck
16x100x200mm / ink. Verschraubung / EPDM beschichtet
2x Stockschraube M10x250 (8teilig) pro Basisdreieck
ink. Adapterblech & Verschraubung + EPDM Dichtung
Die einzelnen Komponenten im Detail:
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
Profilverbinder L1 (5teilig)
Material: Aluminium
Länge: 120mm
Verschraubung: 2x Vierkantschraube M10x25 SW17 / 2x Flanschmutter M10
-----------------------------------------------------------------------------------------------
Entwickelt in Spremberg,
Produziert in Bad Muskau
100% made in germany
Lieferung & Montage durch uns autorisierte Fachfirmen auf Anfrage möglich
Weitere Infos auf Anfrage
