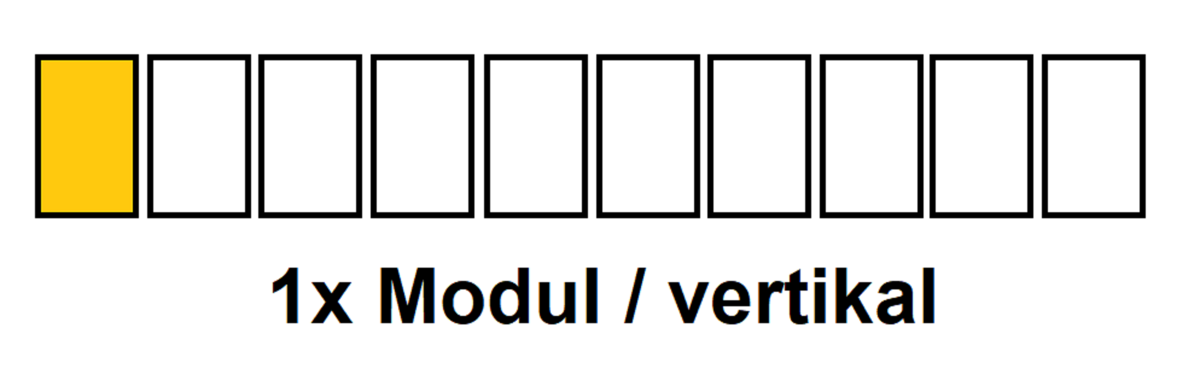

Komplettlösung Fassade für 1x Modul vertikal / hochkant / schwere Ausführung / XLW1 für Mauerwerk gedämmt u. ungedämmt 10-40 Grad fest o. flexibel

€158.00

Variante Basisdreieck

Farbe & Größe der Modulklemmen

Wandbefestigung

In den Warenkorb

Fassadenlösung XLW1 / schwere Ausführung für extreme Wind.- & Schneelasten wahlweise mit Wandbefestigung für festes, brüchiges Mauerwerk oder aber Holzunterkonstruktion. Für 1x PV-Modul in Reihe hochkant / vertikal verlegt / zur Klemmung auf der langen Modulseite / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich

Montagebeispiel mit 16xPV-Modul in Reihe an unseren Hauptlager in Spremberg

Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm

Materialstärke 40x40x4mm

Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad

Die Basisdreiecke werden vormontiert geliefert

Maximales Modulmaß 1800x1150mm / Gewicht bis zu 24kg +x

Varianten Basisdreieck:

Variante 15-35 Grad (flexibel)

Variante 10-40 Grad (fest)

Die Basisdreiecke werden vormontiert geliefert

Die Anschlagseite der Basisdreiecke hat eine vollflächige EPDM -Beschichtung als Bautenschutz

Varianten Wandbefestigung:

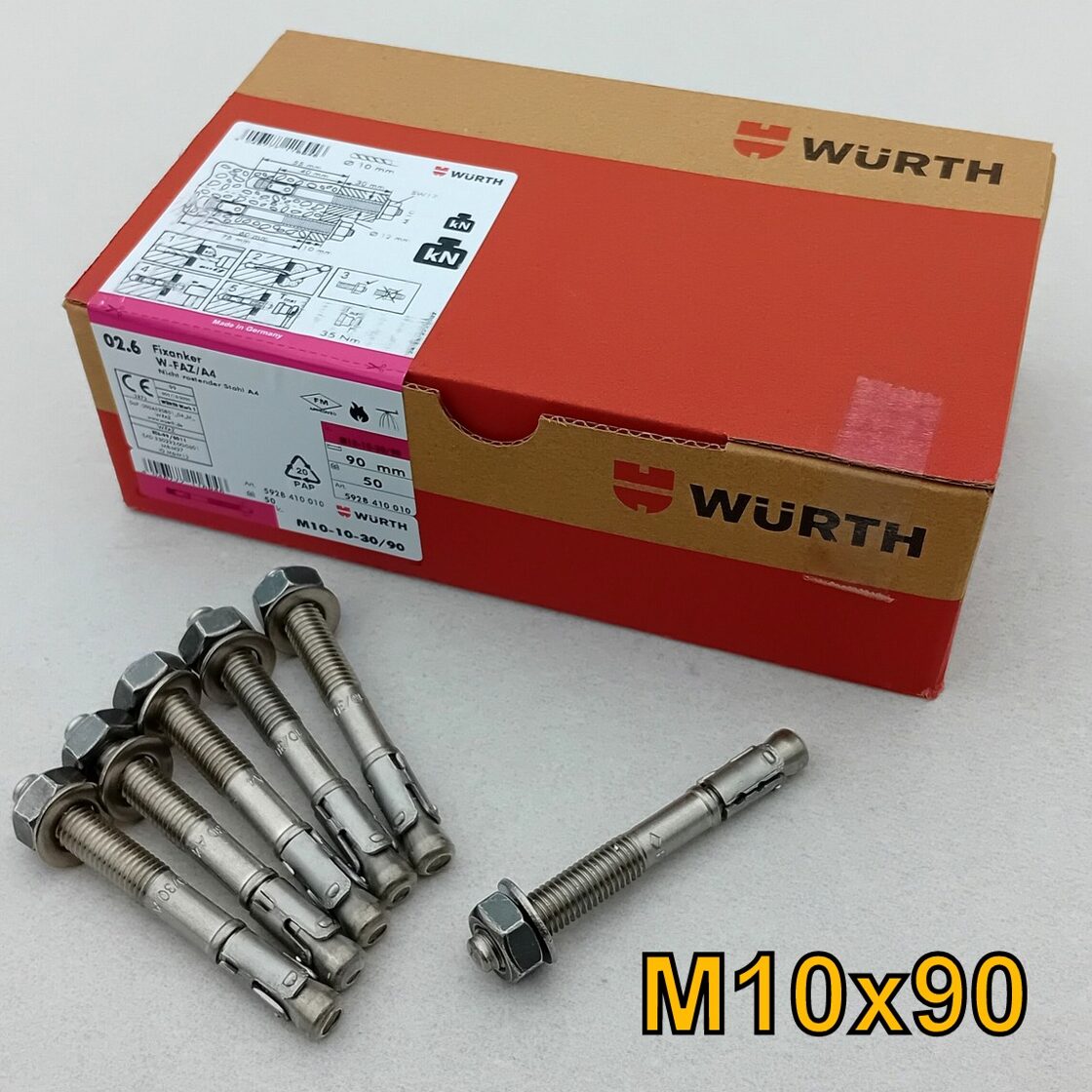

4x M10x90 Fix Anker Edelstahl A4-80 / für festes und brüchiges Mauerwerk

(Zulassung: ETA-99/0011)
Dübeldurchmesser: M10x90
Bohrernenndurchmesser: 10mm
Schlüsselweite: 17mm
Material: Edelstahl A4
Drehmoment beim Verankern: 25Nm
Dübellänge: 90mm

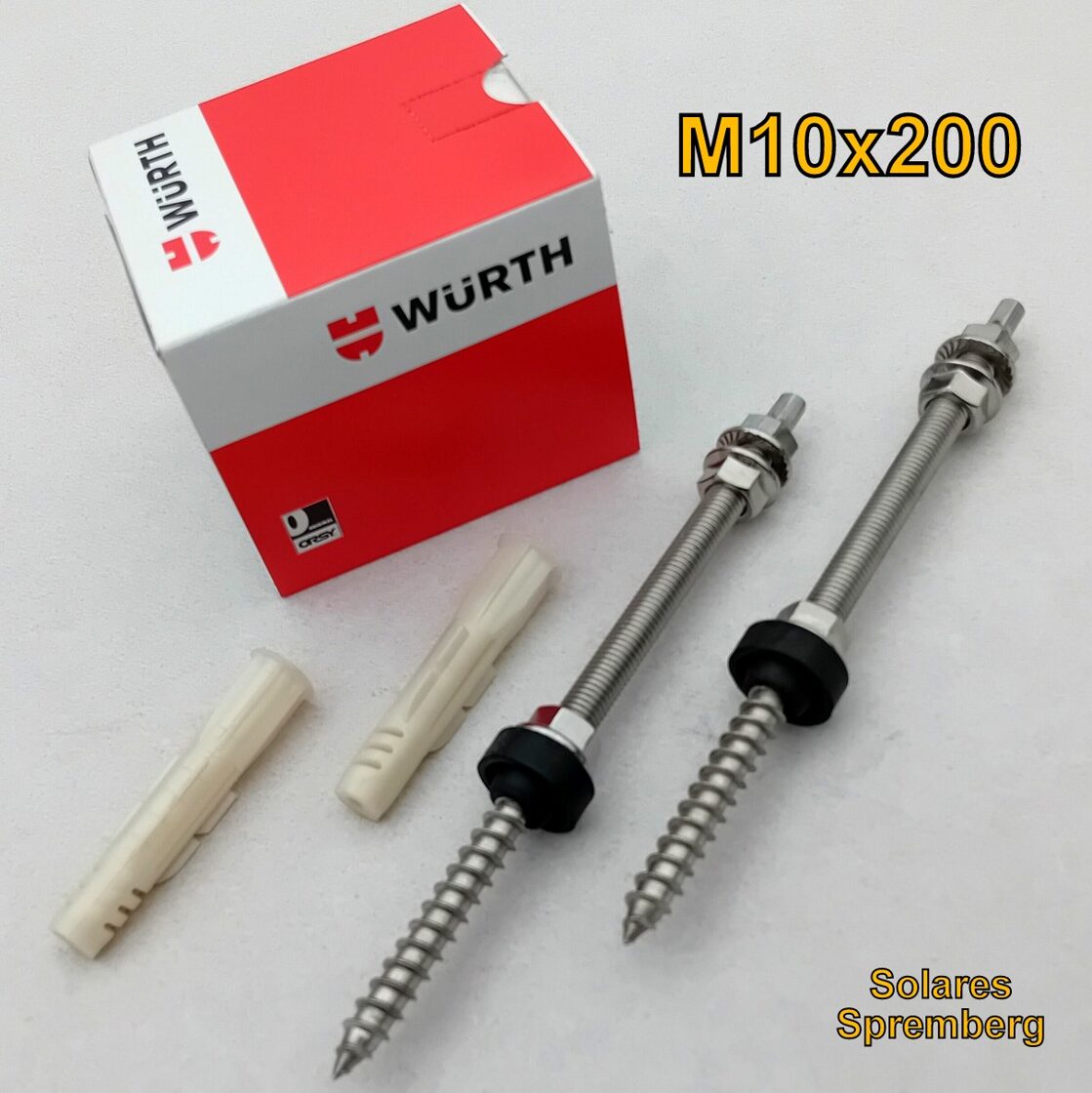

4x Stockschraube (5teilig) + Dübel

Größe: M10x200mm
Material: Edelstahl A2
Gesamtlänge: :200mm
Länge metrisches Gewinde: 125mm
Antrieb: Schlüsselweite 7mm

4x Abstandsmontagesystem AMO^®-Therm + Netzdübel

Hochtragfähiges Abstandsmontagesystem mit thermischer Trennung auf gedämmten und ungedämmten Untergründen. Mit vorkonfektionierter Gewindestange aus verzinktem Stahl

Anschlussgewinde: M12
Werkstoff Anschlussgewinde: Edelstahl A4
Werkstoff Gewindestange: Stahl
Oberfläche Gewindestange: Verzinkt

(zum einkleben der Gewindestangen empfehlen wir beko / Injektionsmörtel aus unseren Sortiment)

Das Set besteht aus folgenden Teilen bei 1x PV Modul

2x1200mm Montageprofil L1 40x40 mit Doppelnut M8 u. M10 aus Aluminium
4x Endkappen aus UV beständigen Kunststoff
2x Basisdreieck L 10-40 Grad fest o. flexibel
4x Endklemme (nach Wahl)
4x M10x25 Vierkantschraube
4x M10 Flanschmutter aus Edelstahl
4x Endkappe aus UV beständigen Kunststoff
4x Wandbefestigung (nach Wahl)

Die weiteren Komponenten im Detail:

Modulklemmen

Maße: L=70mm

Material: Aluminium blank o. schwarz eloxiert

Zylinderkopfschraube: M8 (Edelstahl A2-70)

Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)

max. Drehmoment 12Nm

(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
