Komplettlösung Fassade für 5x Modul vertikal / hochkant / schwere Ausführung / XLW5 für Mauerwerk gedämmt u. ungedämmt 10-40 Grad fest o. flexibel

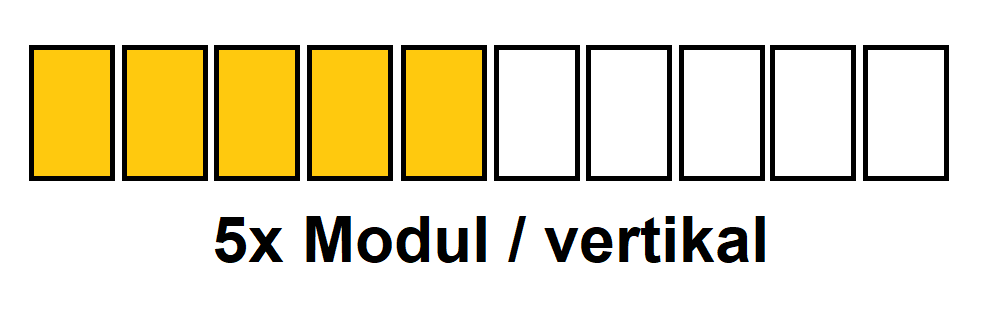

Fassadenlösung XLW5 / schwere Ausführung für extreme Wind.- & Schneelasten wahlweise mit Wandbefestigung für festes, brüchiges, und gedämmtes Mauerwerk oder aber Holzunterkonstruktion mit Bauzulassung (ETA). Für 5x PV-Modul in Reihe hochkant / vertikal verlegt / zur Klemmung auf der langen Modulseite / auf Wunsch auch mit Verschraubung für Seeluft in A4-80 erhältlich
Montagebeispiel mit 16xPV-Modul in Reihe an unseren Hauptlager in Spremberg
Maße Basisdreieck: Schenkel1 =1550mm / Schenkel2 =1300mm
Materialstärke 40x40x4mm
Wahlweiße in den Öffnungswinkeln 10, 20, 30 oder 40 Grad erhältlich oder dauerhaft flexibler Stütze mit 15-35 Grad
Varianten Basisdreieck:
Variante 15-35 Grad (flexibel)
Variante 10-40 Grad (fest)
Die Anschlagseite der Basisdreiecke hat eine vollflächige EPDM -Beschichtung als Bautenschutz
Varianten Wandbefestigung:
12x M10x90 Fix Anker Edelstahl A4-80 / für festes und brüchiges Mauerwerk
(Zulassung: ETA-99/0011)
Dübeldurchmesser: M10x90
Bohrernenndurchmesser: 10mm
Schlüsselweite: 17mm
Material: Edelstahl A4
Drehmoment beim Verankern: 25Nm
Dübellänge: 90mm
12x Stockschraube (5teilig) + Dübel
Material: Edelstahl A2
Gesamtlänge: :200mm
Länge metrisches Gewinde: 125mm
Antrieb: Schlüsselweite 7mm
12x Abstandsmontagesystem AMO®-Therm + Netzdübel
Hochtragfähiges Abstandsmontagesystem mit thermischer Trennung auf gedämmten und ungedämmten Untergründen. Mit vorkonfektionierter Gewindestange aus verzinktem Stahl
Werkstoff Anschlussgewinde: Edelstahl A4
Werkstoff Gewindestange: Stahl
Oberfläche Gewindestange: Verzinkt
(zum einkleben der Gewindestangen empfehlen wir beko / Injektionsmörtel aus unseren Sortiment)
4x Profilverbinder (5teilig)
4x Endkappen aus UV beständigen Kunststoff
6x Basisdreieck L 10-40 Grad fest o. flexibel
4x Endklemme (nach Wahl)
10x Mittelklemme (nach Wahl)
12x M10x25 Vierkantschraube
12x M10 Flanschmutter aus Edelstahl
12x Wandbefestigung (nach Wahl)
Die weiteren Komponenten im Detail:
Modulklemmen
Maße: L=70mm
Material: Aluminium blank o. schwarz eloxiert
Zylinderkopfschraube: M8 (Edelstahl A2-70)
Nutenstein: M8 (Aluminium) mit Federkugel (einschwenkbar)
max. Drehmoment 12Nm
(Falls Ihre benötigte Modulstärke bei den Wahlmöglichkeiten nicht mit aufgeführt sein sollte einfach die gewünschte Größe als Anmerkung beim bestellen dazu schreiben)
Aluminiumprofil L1 40x40
Obere Anbindung: Nut 8
Untere Anbindung: Nut 10
Verschraubung
Material: Edelstahl
Festigkeitsklasse A2-70
Winkelprofil
Material: Aluminium (blank)
Maße: 40x40x4mm
-----------------------------------------------------------------------------------------------
Entwickelt & Produziert in Spremberg,
Individuelle Sonderanfertigungen möglich
Weitere Infos auf Anfrage
