Komplettlösung Schrägdach für 9x PV-Modul auf Ziegeldach Schieferdach Bitumdach Welldach Trapezblechdach / Z9 /vertikal verlegt / schwarz o. blank

€333.00

Art der Dachhaken

Farbe & Größe der Modulklemmen

Farbe der Montageschienen

In den Warenkorb

Komplettlösung für 9x PV-Modul auf Schrägdach

Hochfester Montagesatz aus perfekt aufeinander abgestimmten Einzelkomponenten für 9x Modul vertikal verlegt zur Klemmung auf der langen Modulseite

Wahlweise mit Dachhaken für Schieferdach ; Biberschwanzziegel ; Trapezblechdach und Dachpfannen wie Harzer o. Frankfurter erhältlich und jetzt neu auch mit Schwerlastdachhaken für Module mit mit 25-40kg oder extremen Schnee.- u. Windverhältnissen.

Die Modulklemmen sind je nach Präferenz mit Nutenstein oder Klick Fix System für Module mit 28-50mm Dicke wählbar.

Als Montageschiene steht Ihnen unser Profil L1 (blank) oder L9 (schwarz) zur Auswahl

Maximales Modulmaß 2300x1150mm / Gewicht bis zu 40kg

Individuelle Sonderanfertigung auf Anfrage möglich ! ! !

Das Set besteht aus:

10x 192cm Montageschiene L1 oder L9 40x40 mit Doppelnut M8 u. M10 nach Wahl
2x 110cm Montageschiene L1 oder L9 40x40 mit Doppelnut M8 u. M10 nach Wahl
10x Profilverbinder (5teilig)
4x Endkappen schwarz aus UV-beständigen Kunststoff
28x Kabelclip Alpha schwarz aus UV-beständigen Kunststoff
26x Dachbefestigung aus Edelstahl nach Wahl
52x Tellerkopfschraube 8,0x80 aus Edelstahl
26x Vierkantschraube M10x25 aus Edelstahl
26x Sechskantmuttern mit Flansch und Sperrverzahnung aus Edelstahl
4x Endklemme nach Wahl
16x Mittelklemme nach Wahl

DIE DACHHAKEN IM DETAIL:

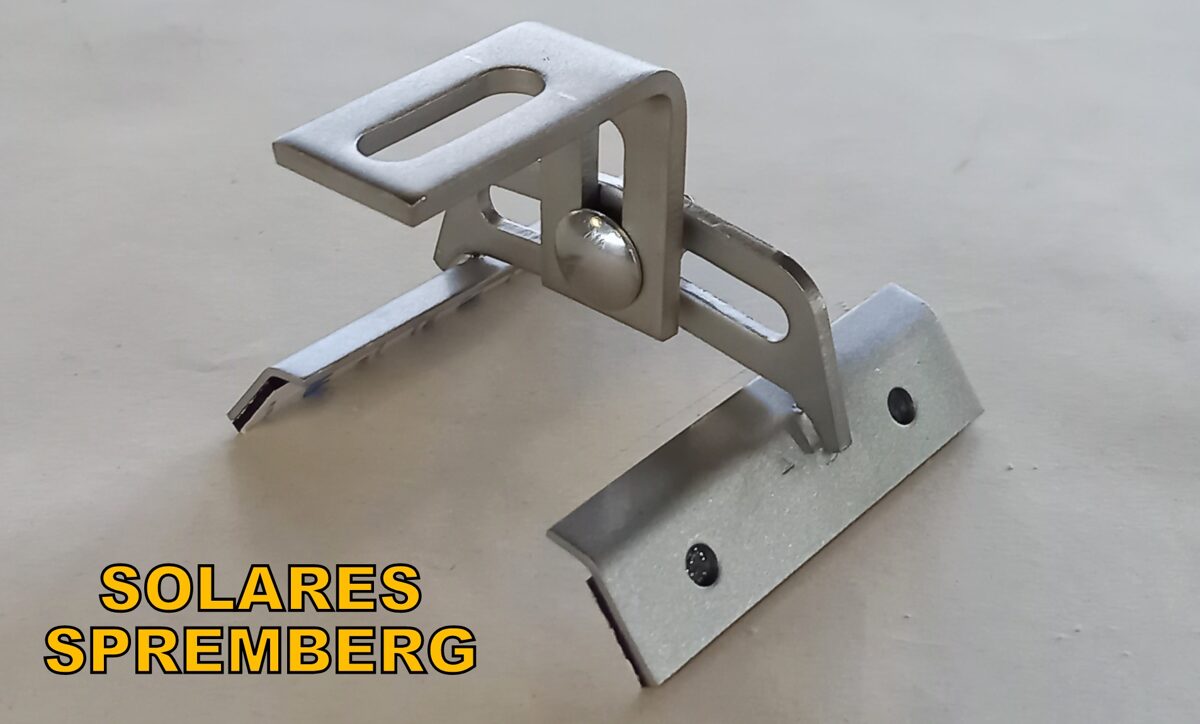

Dachhaken für Dachpfannen

IDEAL GEEIGNET FÜR FRANKFURTER.- O. HARZER PFANNE

Durch die zahlreichen Verstellmöglichkeiten sehr gut geeignet flexibel auf die Gegebenheiten ihres Daches zu reagieren.

Material: Edelstahl A2
Materialstärke: 5mm
Gewicht: 744g pro Stück
Maximal möglicher Abstand von Sparen bis Profil beträgt 140mm

Dachhaken für Biberschwanzziegel

DIESE DACHHAKEN SIND FÜR BIBERSCHWANZZIEGELDACH VERWENDBAR

Material: Edelstahl A2
(flexibel)
Materialstärke: 5mm
Länge: 300mm Breite 32mm Höhe: 120-150mm verstellbar
Gewicht pro Stück: 555g

Dachhaken für Schiefer.- & Bitumdach

Material: Edelstahl A2
Materialstärke: 5mm
Länge: 260mm Breite 30mm Höhe: 75-105mm verstellbar
Gewicht pro Stück: 480g

Dachhaken für Schwerlasten

Ideal für die Montage auf Ziegel.- Pfannendach bei extrem hohen Wind.- u. Schneeelasten
und für Module mit 25-40kg Gewicht und 2-3 qm2 Fläche

Material: Edelstahl V2A
Materialstärke: 7mm
Gewicht: 1190g pro Stück

Dachhaken für Trapezblechdach

Materialstärke: 4-5 mm
verstellbar, aus Edelstahl A2 inkl. eingeklebten EPDM-Gummis,
Aufnahme für M10 Vierkantschraube
ink. selbst schneidenden Verschraubung für Stahlunterkonstruktion & Sandwichplatten

Stockschrauben 8teilig

Größe: M10x250mm
Material: Edelstahl A2-70
Gesamtlänge: :250mm
Länge metrisches Gewinde: 165mm
Antrieb: Schlüsselweite 7mm
ink. EPDM-Dichtung
+
Adapterplatte: 80x30x4mm
Vierkantschraube L1 L4 : H=6,5mm B=17x17mm
Flanschmutter: M10

DIE MODULKLEMMEN IM DETAIL:

Modulklemmen mit Nutenstein

Schnellbausystem
vormontiert inkl. Schraube und Nutenstein
Klemmenlänge 70 mm
Der Nutenstein ist an jeder Stelle des Profils einschwenkbar, muss aber vor der Montage von der Klemme gelöst werden
maximales Drehmoment 12Nm

Modulklemmen mit Klick Fix Baustein

Schnellbausystem
vormontiert inkl. Feder, Schraube und Klickbaustein
Klemmenlänge 70 mm
Der Klick Fix Baustein ist an jeder Stelle des Profils einschwenkbar, die Modulklemme kann direkt montiert werden.
maximales Drehmoment 10Nm
